項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
備注：
圖片產品以及具體尺寸圖為常規款，僅供參考。
出軸樣式，長度，參數均支持按照客戶要求定制。

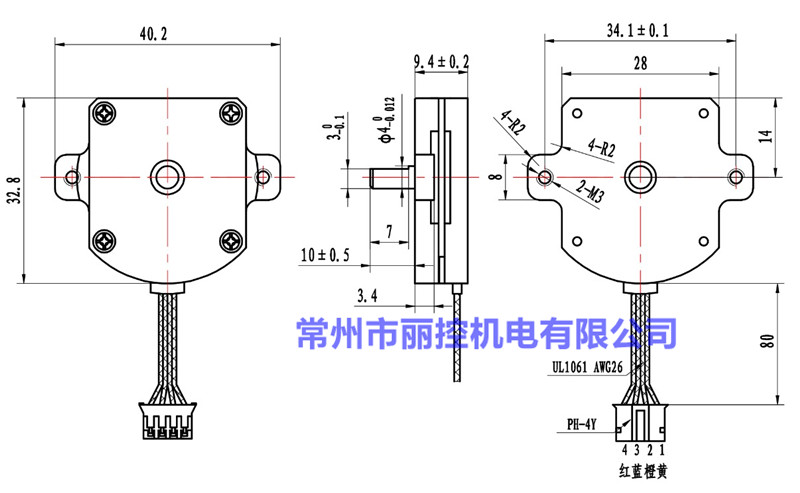

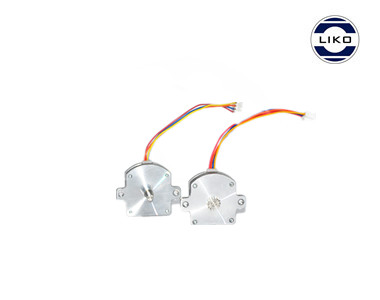

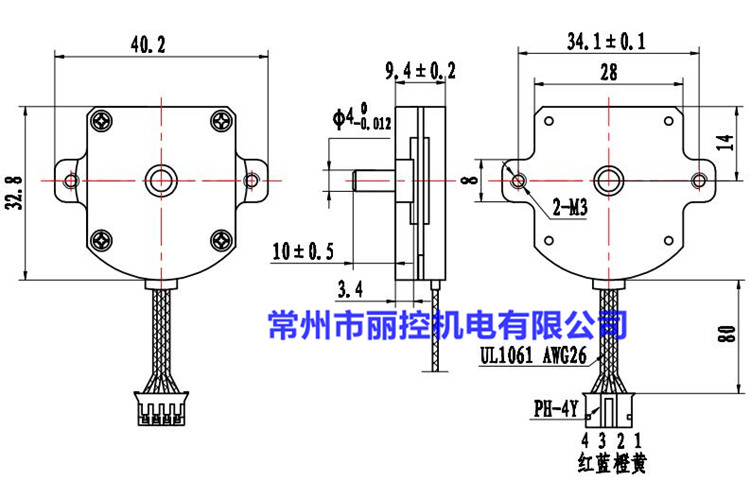

28系列光軸超薄款規格
|
型號 |
力矩 |
電流 |
電阻 |
電壓 |
電感 |
機身長 |
|
|
（Kg.cm) |
（A） |
（Ω） |
（V） |
（mH） |
（mm） |
|
28BYGH10-0304A |
0.18 |
0.3 |
3.2 |
1.08 |
0.7 |
9.4 |

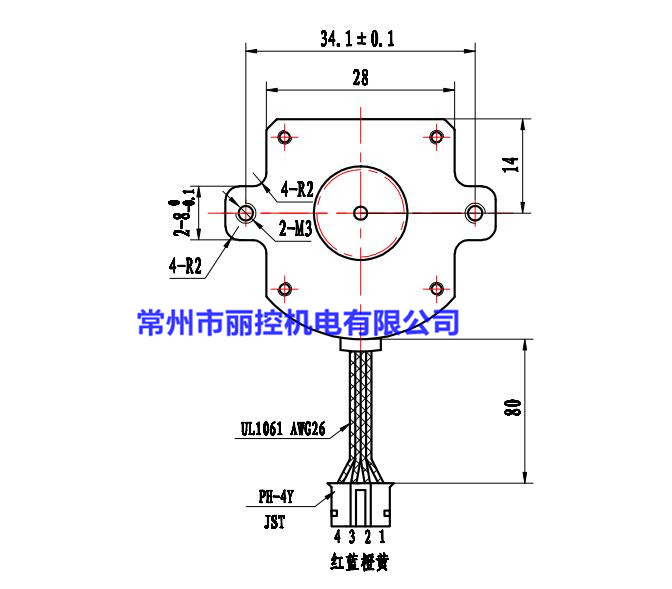

洗扁款

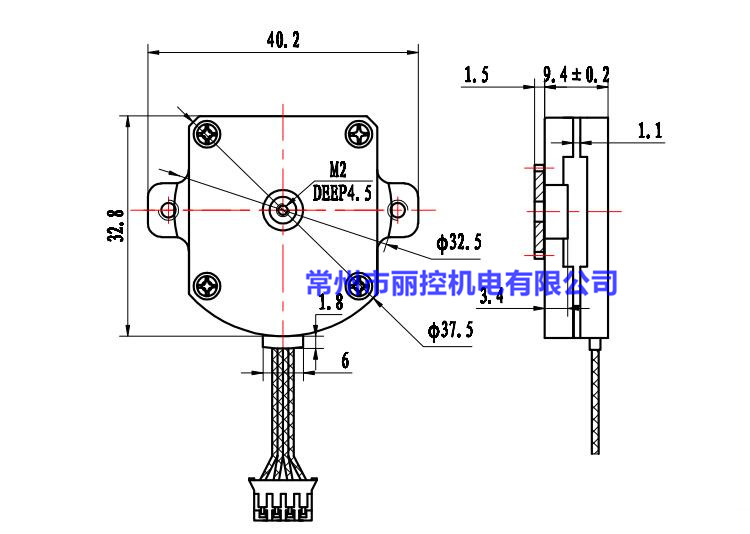

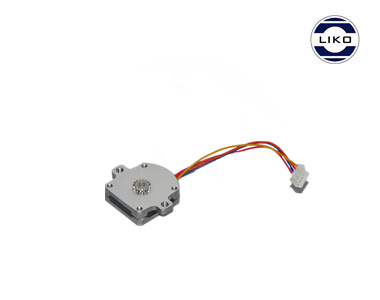

28系列配齒輪超薄款規格
|
型號 |
力矩 |
電流 |
電阻 |
電壓 |
電感 |
機身長 |
|
|
（Kg.cm)） |
（A） |
（Ω） |
（V） |
（mH） |
（mm） |
|
28BYGH10-0304A-CL16 |
0.18 |
0.3 |
3.2 |
1.08 |
0.7 |
9.4 |
齒輪參數 （可定制）
|
齒數 |
16 |
|
模數 |
0.5 |
|
壓力角 |
20° |
|
外徑 |
φ9 |

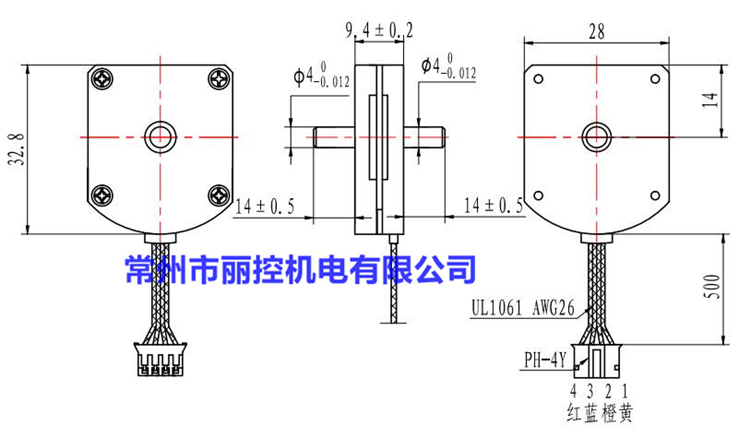

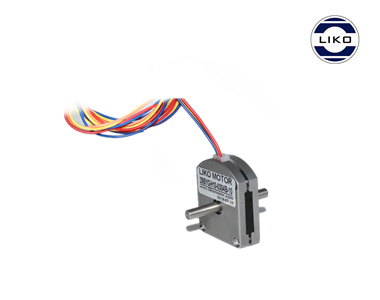

28系列雙軸超薄款規格
|
型號 |
力矩 |
電流 |
電阻 |
電壓 |
電感 |
機身長 |
|
|
（Kg.cm)） |
（A） |
（Ω） |
（V） |
（mH） |
（mm） |
|
28BYGH10-0304B |
0.18 |
0.3 |
3.2 |
1.08 |
0.7 |
9.4 |

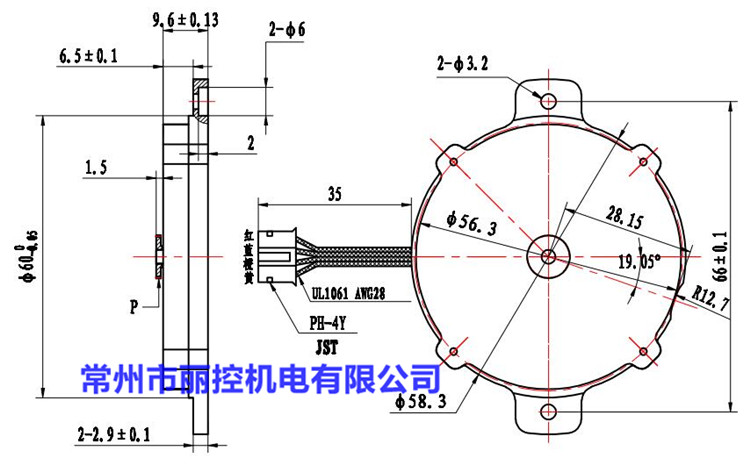

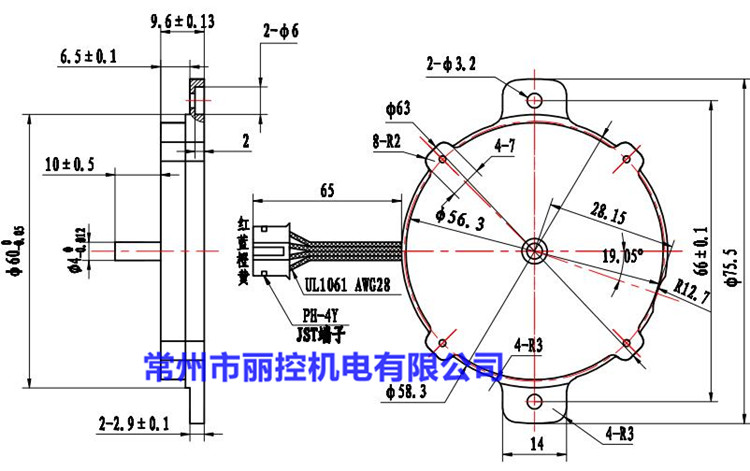

57系列光軸超薄款規格
|
型號 |
力矩 |
電流 |
電阻 |
電壓 |
電感 |
機身長 |
|
|
（Kg.cm)） |
（A） |
（Ω） |
（V） |
（mH） |
（mm） |
|
57BYGH10-0804A |
0.6 |
0.8 |
3.5 |
2.8 |
1.8 |
9.6 |

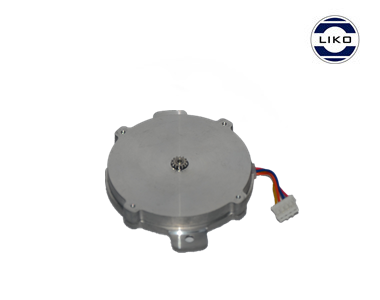

57系列配齒輪超薄款規格
|
型號 |
力矩 |
電流 |
電阻 |
電壓 |
電感 |
機身長 |
|
|
（Kg.cm)） |
（A） |
（Ω） |
（V） |
（mH） |
（mm） |
|
57BYGH10-0804A-CL14 |
0.6 |
0.8 |
3.5 |
2.8 |
1.8 |
9.6 |
齒輪參數 （可定制）
|
齒數 |
14 |
|
模數 |
0.4 |
|
壓力角 |
20° |
|
外徑 |
φ6.4 |

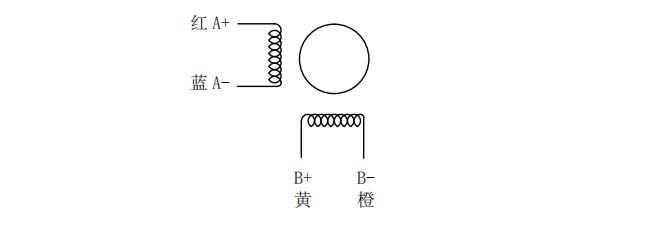

接線方式
